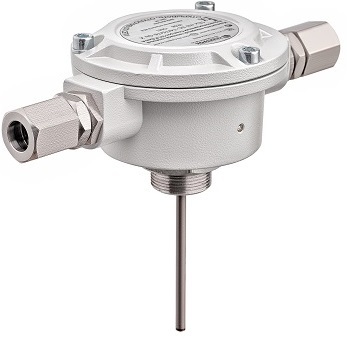

Извещатель пожарный тепловой Спектрон-101-Т-Р-Exd-A

Спектрон-101-Т-Р-Exd-A Извещатель пожарный тепловой точечный взрывозащищенный

Применяется во взрывоопасных зонах классов «1» и «2» закрытых помещений. Чувствительный элемент извещателя может погружаться в резервуары и трубопроводы во взрывоопасную зону «0» класса

Режим работы Максимальный, Дифференциальный, Максимально-дифференциальный

Температурный диапазон работы электронного блока от -75 до +85 ºС
Температура срабатывания чувствительного элемента -75 ÷ +130 ºС

Скорость повышения температуры, ºС/мин. 5, 10, 20, 30

Температурные классы (выбирает пользователь установкой соответствующего резистора Rt)
A1, A2, А3, B, C, D, E A1R, A2R, А3R,BR, CR, DR, ER

Технические характеристики:
Максимальный режим работы
Температура срабатывания
А1 T6 54 ÷ 65
А2 T6 54 ÷ 70
А3 T6 64 ÷ 76
B T6 69 ÷ 85
C T5 84 ÷ 100
D T4 99 ÷ 115
E T4 114 ÷ 130

Дифференциальный режим работы
Скорость повышения температуры ºС/мин
Время срабатывания, с
5 120 ÷ 500
10 60 ÷ 242
20 30 ÷ 130
30 20 ÷ 100

Максимально-дифференциальный режим работы
Температура срабатывания, ºС
A1R T6 54 ÷ 65
A2R T6 54 ÷ 70
A3R T6 64 ÷ 76
BR T6 69 ÷ 85
CR T5 84 ÷ 100
DR T4 99 ÷ 115
ER T4 114 ÷ 130
Скорость повышения температуры ºС/мин
Время срабатывания, с
5 20 ÷ 500
10 60 ÷ 242
20 30 ÷ 130
30 20 ÷ 100

- Ток потребления в режиме "Дежурный", мА 2-х проводные ШС 0,25
4-х проводные ШС 5
- Ток потребления в режиме «ПОЖАР», мА 2-х проводные ШС 3 ÷ 15*
4-х проводные ШС 30
- Габаритные размеры, мм 126х154х104
- Масса, не более, гр 1000
- Материал корпуса Алюминиевый сплав

Таблица старых условных обозначений комплектов К1-К8 кабельных вводов
Материал корпуса кабельных вводов:
Кабельный ввод КВ-Н – из нержавеющей стали 12Х18Н10Т;
Кабельный ввод КВ-М – из стали Ст10-20 с гальваническим покрытием.

К1 ШТ1/2+ШТ1/2
К2 КВ12+КВ12
К3 ШТ1/2+ЗГ
К4 КВ12+ЗГ
К5 ШТ3/4 + ШТ3/4
К6 ШТ3/4 + ЗГ
К7 КВ15+КВ15
К8 КВ15+ЗГ
